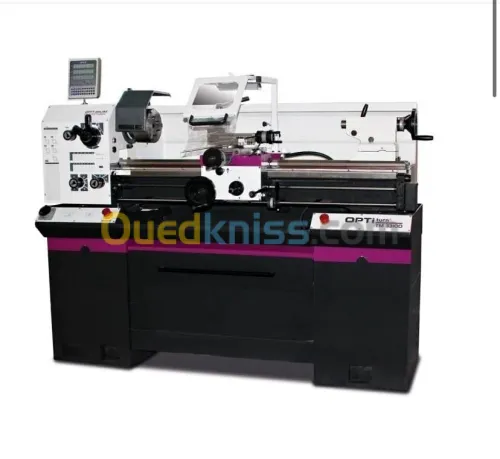

Caractéristiques techniques du tour de précision haute performance
Structure et banc :
Banc prismatique en fonte grise, trempé par induction et rectifié avec précision.
Socle de machine robuste en acier.
Broche et mandrin :
Broche trempée et rectifiée, montée sur roulements coniques réglables.
Entraînement de broche par boîte de vitesses mécanique.
Précision de concentricité du nez de broche < 0.015 mm.
Précision de concentricité du mandrin < 0.04 mm.
Système d’attachement rapide DIN ISO 702-2 Nr. 4 (Camlock D1 - 4).
Mandrin 3 mors fourni de série.
Systèmes d’avances et filetage :
Avances longitudinales et transversales automatiques.
Vis mère pour filetages et avances longitudinales.
Vis mère et barre de chariotage montées sur 2 bagues frittées.
• Pignons en acier fournis de série pour les filetages.
•Boîte d’avances fluide avec pignons rectifiés fonctionnant dans un bain d’huile.
Levier de commande au tablier pour avances longitudinales/transversales automatiques.
Précision et mesure :
Graduation du vernier du fourreau et volant de la poupée mobile : 0.02 mm.
Volants avec verniers ajustables : graduations 0.04 / 0.02 mm.
Règles en verre sur les 3 axes (X, Y/ZO, Z).
Affichage LED 8 chiffres par axe.
Haute précision de travail.
Réduction considérable des temps d’usinage.
Réduction significative des erreurs d’usinage.
Tournage conique :
Déplacement latéral ajustable de ± 5 mm pour le tournage conique long.
Orientation du chariot supérieur pour opérations coniques.
Système électrique et sécurité :
Système électrique en 24 V DC.
Frein électromagnétique sur le moteur principal.
Commutateur CW/CCW à deux canaux conforme à EN 23125.
Commutateurs testés selon EN ISO 13849.
Volants de sécurité débrayables sur les axes X et Z testés selon EN 23125.
Arrêt d’urgence « coup de poing » à gauche et à droite.
Lampe de travail LED intégrée.
Équipements standards :
Tourelle indexée 4 positions.
Réglage rapide de la poupée mobile via levier de serrage.
Fabrication de haute précision.
